クロストレックが未登録で選択できない為、インプレッサXVに投稿しました。
こちらからウインカー線とポジション線を分岐するための割込ハーネスを自作しようと思います。

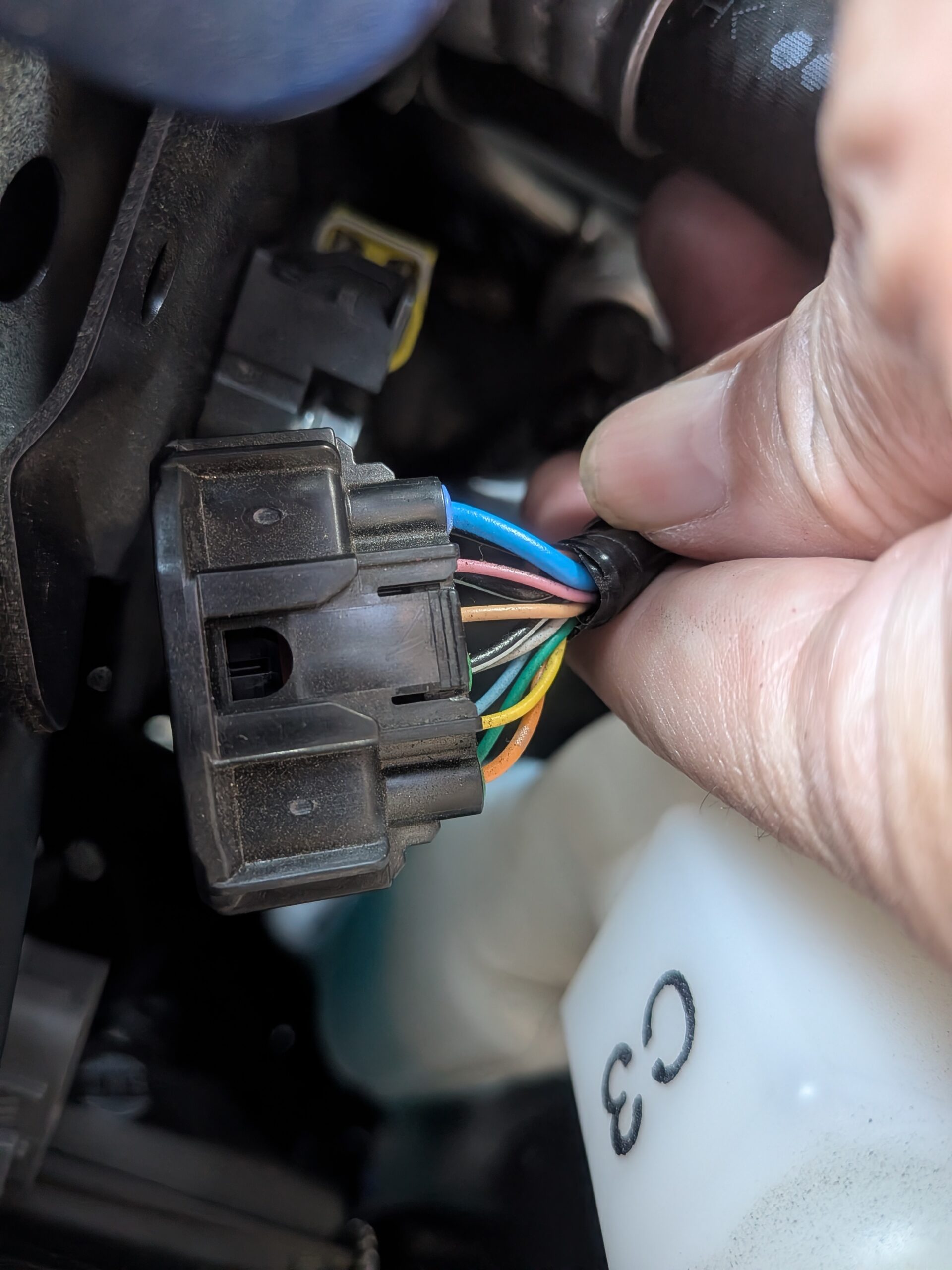

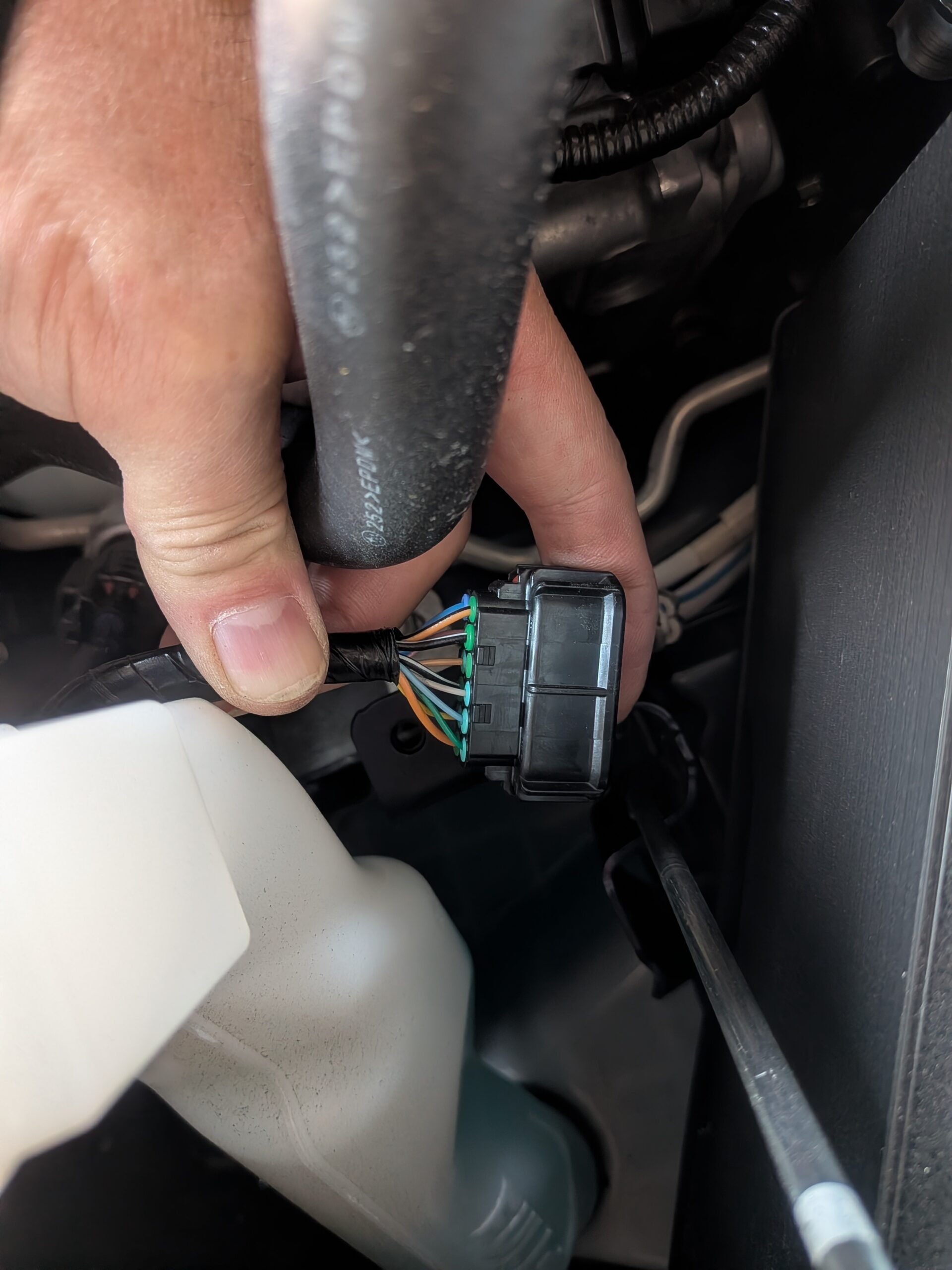

実車のカップラーを確認したのですが、型番を見つけることができませんでした。

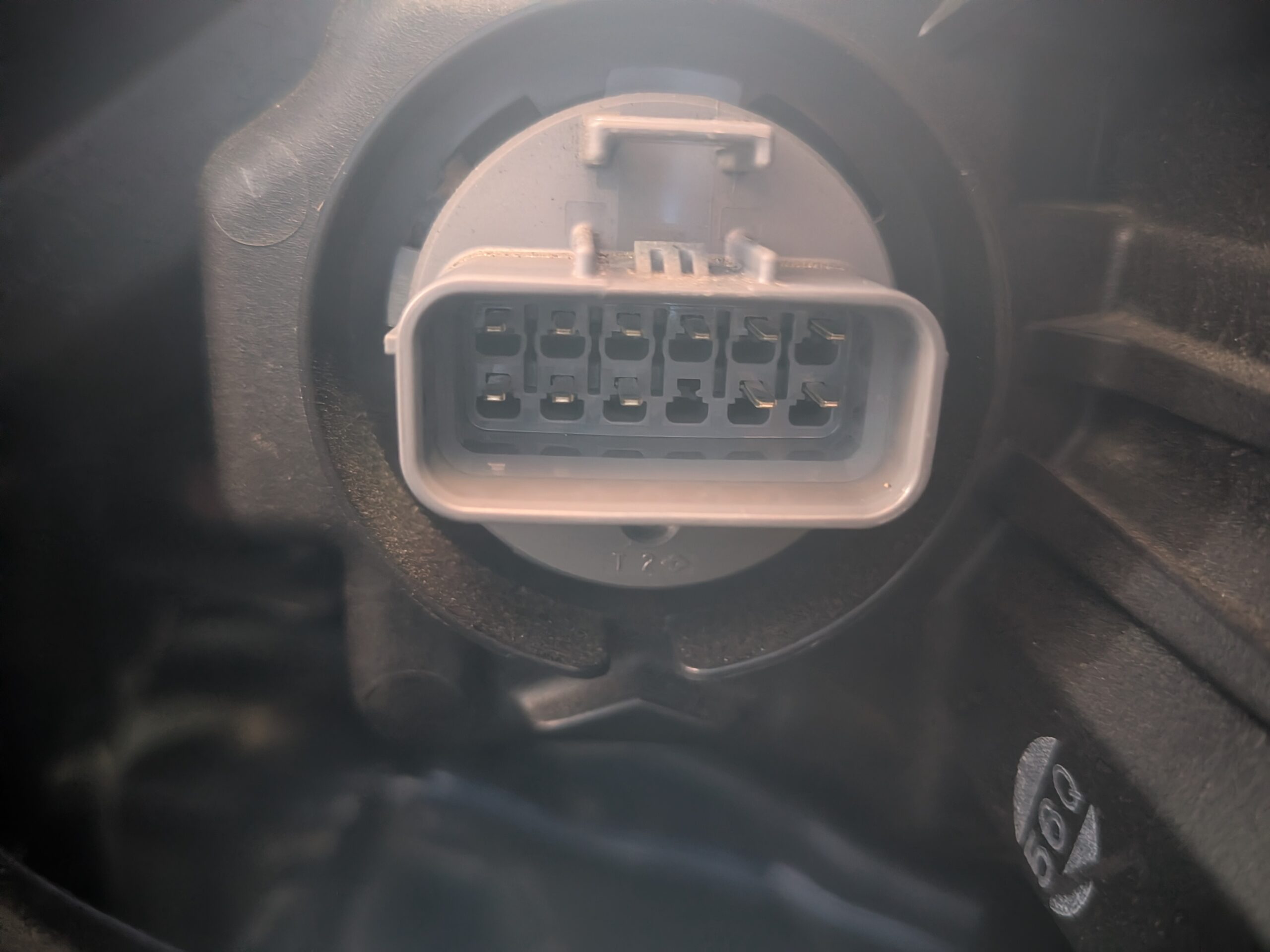

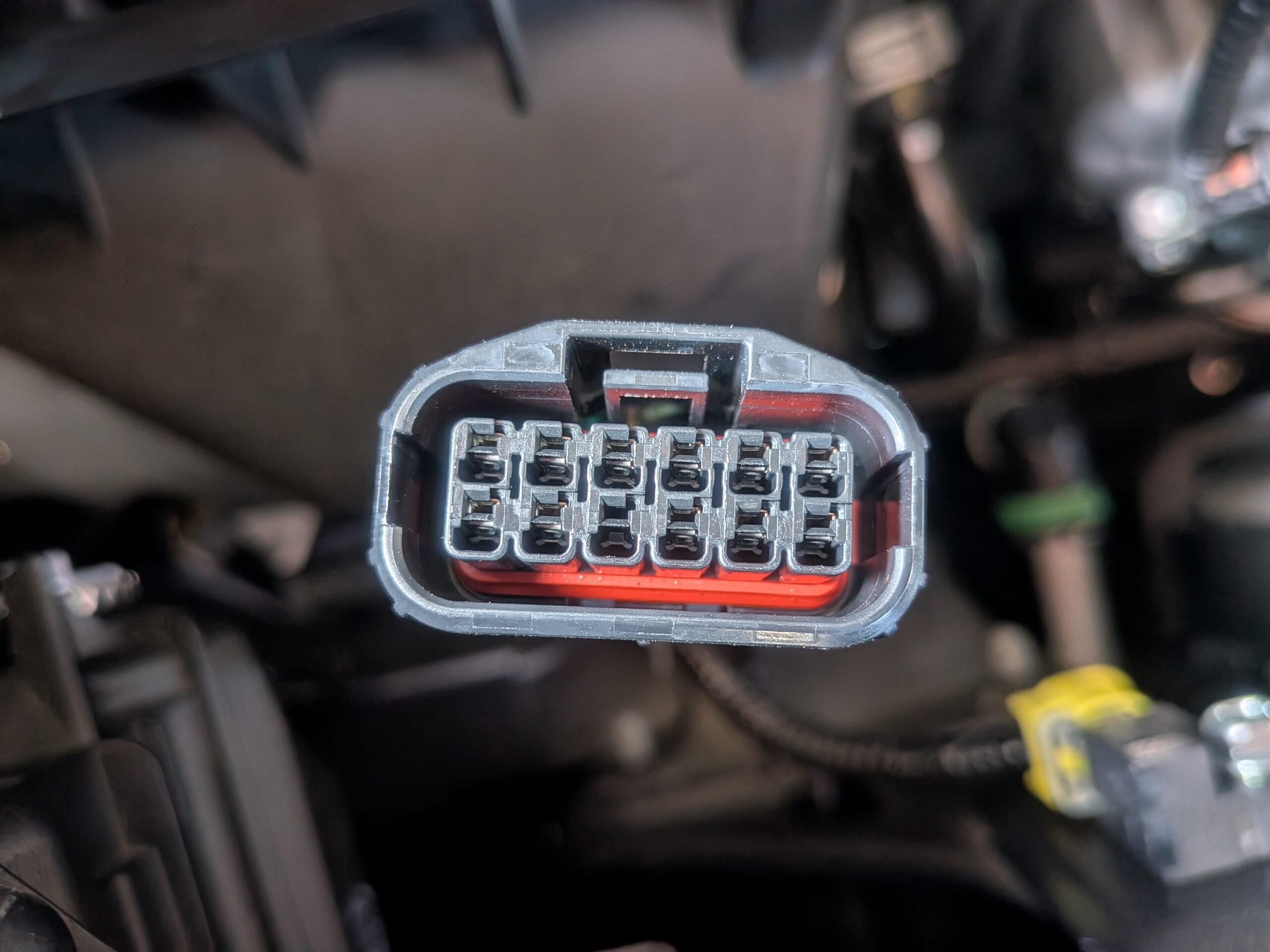

形状などから住友電装のHX防水シリーズ12極カプラーが適合すると推定しています。
ついてはカップラーハウジングが次の通りでよろしいでしょうか？
6181-6784オス→12P060WP-HX-M-tr
6189-7410メス→12P060WP-HX-F-tr
また、端子については
M060WP-HX-M
F060WP-HX-M
でよろしいでしょうか？
